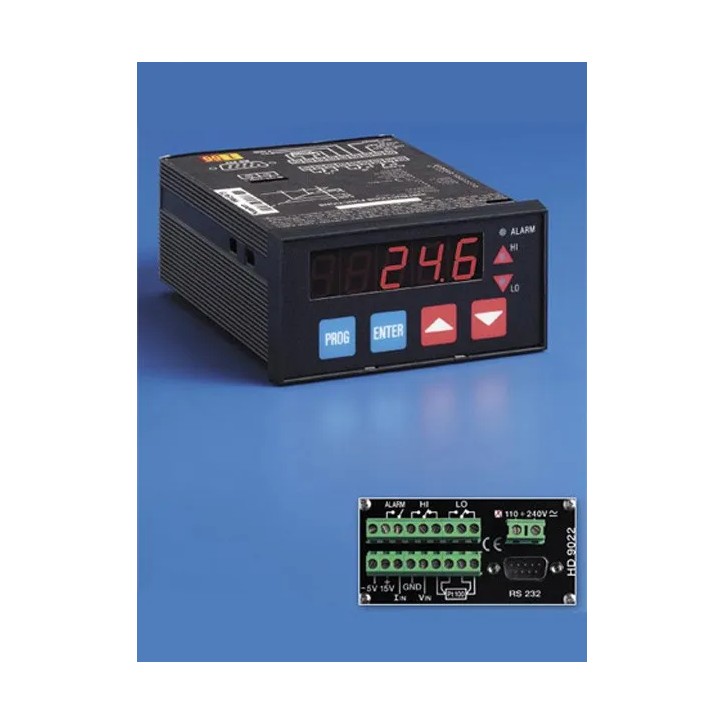

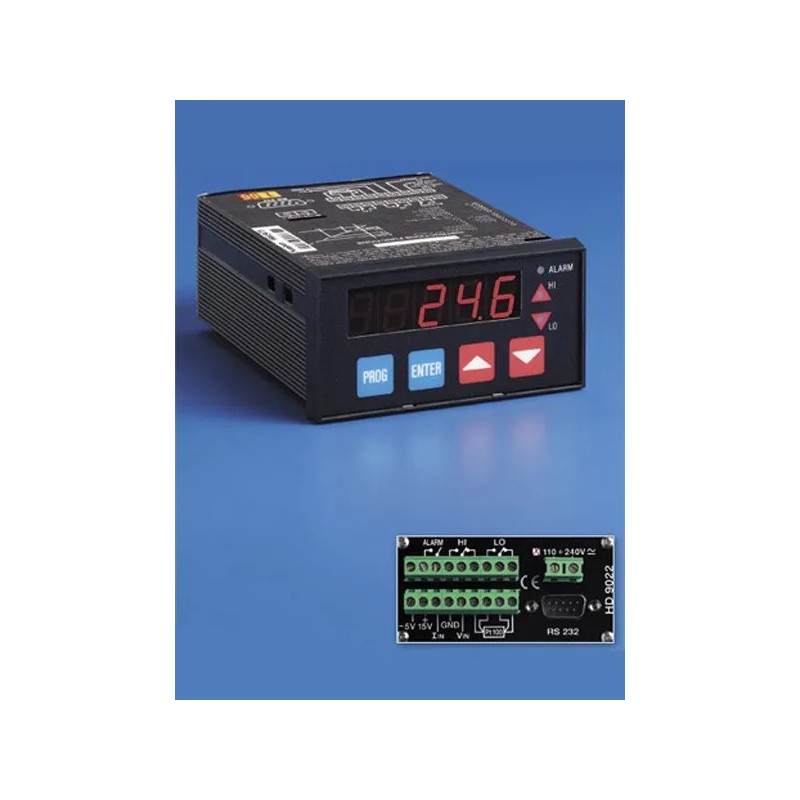

L'instrument de tableau contrôlé par microprocesseur HD 9022 est un indicateur avec des seuils d'alarme programmables et configurables par l'utilisateur. En entrée, il accepte les signaux provenant de transmetteurs à 2 ou 3 fils avec des signaux de tension 0÷1V, 0÷10V ou de courant 0÷20 mA, 4÷20 mA, ou des capteurs Pt100 à 4 fils. La configuration est toujours complètement présente dans l'instrument, aucune carte supplémentaire n'est requise. Le choix de la configuration des signaux d'entrée se fait au moyen du clavier situé sur la face avant de l'instrument. Les dimensions de l'instrument sont de 96x48 mm avec une profondeur de 145 mm conformément à la norme DIN 45700. Le mode de fonctionnement du HD 9022 est choisi en fonction de l'application, en configurant l'instrument avec le clavier. L'instrument peut également être reconfiguré avec une simplicité absolue sur le terrain afin de l'adapter à l'évolution des exigences de traitement. La configuration porte sur l'entrée, la plage d'échelle, le point de consigne et les sorties auxiliaires.

Applications

Les applications typiques sont l'affichage de signaux envoyés par des émetteurs qui peuvent concerner la température, l'humidité, la pression, la vitesse, la capacité, le niveau, la force, etc., pour les secteurs industriels les plus variés, les machines d'exploitation et les systèmes automatisés

Caractéristiques

- Point de consigne configurable de -9999 à +19999.

- Indication fournie par des leds rouges à sept segments de ½ pouce.

- Pince séparée pour entrée tension 0÷1 / 0÷10V, entrée courant 0÷20 / 4÷20 mA et Entrée Pt100 (-200÷+800°C).

- L'instrument dispose d'une alimentation auxiliaire : -5 Vdc max 10 mA et +15 Vdc non stabilisé max 40 mA pour l'alimentation éventuelle de transmetteurs 2 fils.

- R ΙIN = 25 Ω, RVIN = 200 kΩ.

- Précision de l'instrument : ±0,1 % Rdg ± 1 chiffre.

- Résolution du convertisseur A/N : 0,05 mV/Chiffre, 1μA/Chiffre.

- Fonctions : Un relais avec contact d'échange indépendant pour la sortie HI (SP1, SP2).
