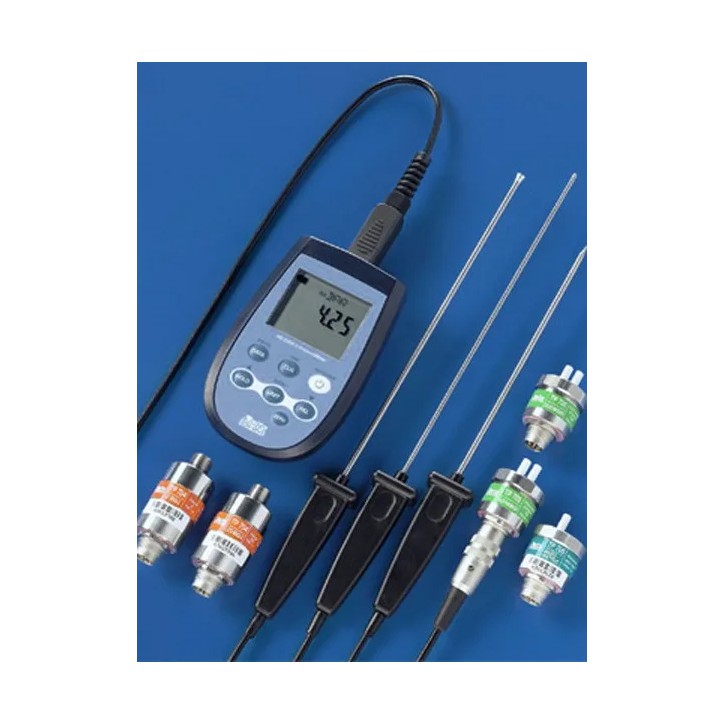

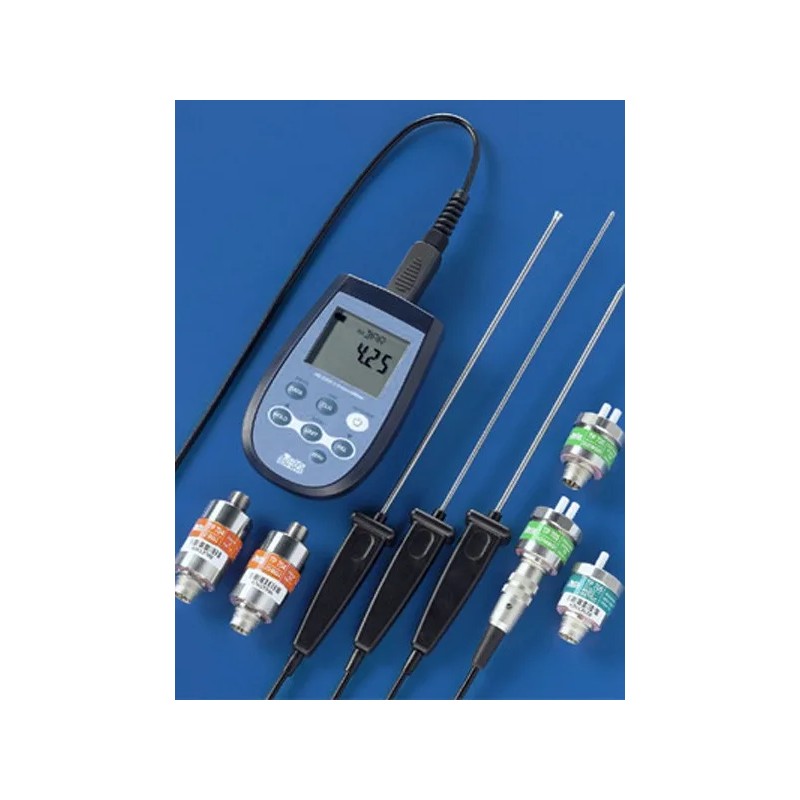

e HD2304.0 est un instrument portatif à deux entrées avec écran LCD de grande dimension, qui effectue des mesures de pression absolue, relative et différentielle et des mesures de température. Pour la mesure de la pression il faut utiliser le module électronique PP471 qui fonctionne comme interface entre l’instrument et les sondes Delta Ohm de la série TP704 et TP705. La température est acquise avec des sondes Pt100 avec module SICRAM ou Pt100 directes 4 fils à immersion, à pénétration, à contact ou à air. Les sondes de température pourvues du module SICRAM ont les données de calibrage d’usine mémorisées et sont reconnues automatiquement par l’instrument à l’allumage. Les fonctions Max, Min et Avg calculent la valeur maximum, minimum et moyenne. Les autres fonctions sont: la mesure relative REL, la fonction HOLD et la possibilité de désactiver l’extinction automatique. L’instrument a le degré de protection IP67. DONNÉES TECHNIQUES DE L‘INSTRUMENT Instrument Dimensions (Longueur x Largeur x Hauteur) 140x88x38mm Poids 160g (avec piles) Matériau ABS Écran 2x4½ chiffres plus symboles Zone visible: 52x42mm Conditions d’opérations Température d’opération -5 … 50°C Température de magasinage -25 … 65°C Humidité relative d’exécution 0 … 90% HR sans condensation Degré de protection IP67 Alimentation Batterie 3 piles 1.5V Type AA Autonomie 200 heures avec piles alcalines de 1800mAh Courant absorbé à instrument éteint <20µA Unité de mesure °C - °F - Pa - hPa - kPa - mbar - bar - atm mmHg - mmH2 O - kgf/cm2 - PSI - inchHg Branchements Entrée modules pour sonde Connecteur 8 pôles mâle DIN45326 Mesure de température de l’instrument Plage de mesure Pt100 -200…+650°C Résolution 0.1°C Exactitude de l’instrument ±0.1°C Dérive à 1 an 0.1°C/an DONNÉES TECHNIQUES DES SONDES ET MODULES EN LIGNE AVEC L’instrument Mesure de pression avec module PP471 Il est possible de connecter au module PP471 toutes les sondes de pression Delta Ohm de la série TP704 et TP705. Pour les caractéristiques techniques de chaque sonde, se reporter au tableau ci-dessous. Caractéristiques techniques du module PP471 Exactitude ±0.05% de fond d’échelle Durée du pic ≥ 5ms Exactitude du pic ±0.5% de fond d‘échelle Bande morte du pic ≤ 2% de fond d‘échelle
