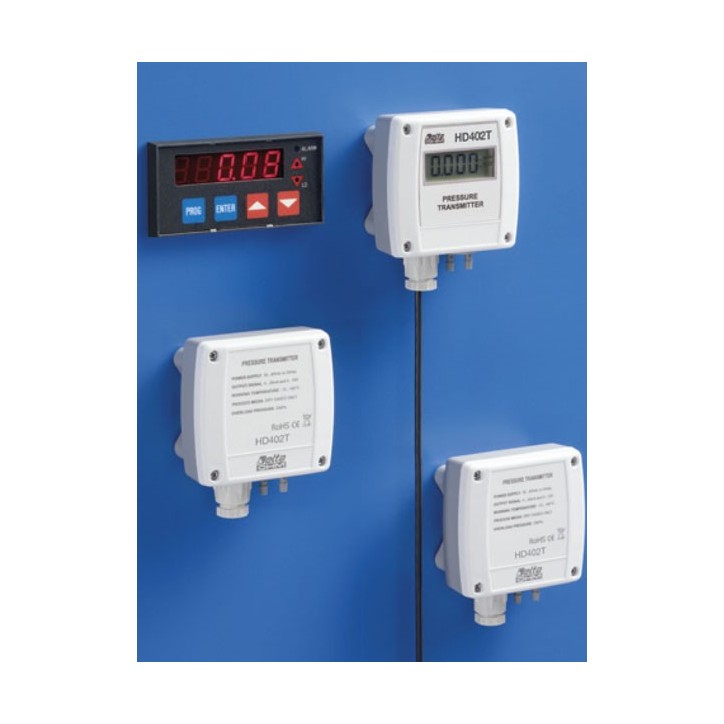

La série de transmetteurs HD402T... est capable de mesurer la pression relative
par rapport à l’atmosphère ou différentielle dans la plage de 50 Pa à 200 kPa.
Les transmetteurs utilisent un capteur piézorésistif de silicium de haute précision et compensé en température, qui présente une excellente linéarité, répétabilité et stabilité au cours du temps.
Le signal de sortie du capteur est converti dans une sortie analogique standard
à choisir entre tension 0...10 V ou courant 0...20 mA ou 4...20 mA. Le signal de
sortie peut être transmis sur de longues distances avec une haute immunité aux
interférences (la distance maximale dépend de la charge et de la section des
câbles de connexion, mais des distances de plusieurs centaines de mètres sont
couramment accessibles).
L’instrument offre un large éventail de configuration. Dans chaque modèle, on
peut choisir, en plus des valeurs du fond échelle (f.e.), les différentes unités de
mesure et définir la plage de mesure unipolaire (0...+f.e.) ou bipolaire (-f.e.
+f.e.).
La configuration peut être réalisée par une série des dip switch montés sur
la carte de circuit imprimé ou en connectant le port série du transmetteur à
l’ordinateur.

• Capteur de haute précision et stabilité
• Mesure de la pression relative par rapport à l’atmosphère ou différentielle
• Double sortie analogique: en courant et en tension
• Versions avec et sans écran LCD

Applications

• Contrôle des systèmes de climatisation et de ventilation
• Contrôle des filtres
• Monitorage de salles blanches
• Contrôle des pneumatiques
• Respirateurs
• Nébuliseurs

Données Techniques :

Capteur: Piézorésistif d’haute stabilité

Plage de mesure: de 0...50 Pa à 0...200 kPa soit relatif soit différentielle
(voir tableau 1)

Résolution: Voir tableau 2

Précision: @ 25 °C

• ± 1,5% f.e. nominale pour HD402T1

• ± 0,75% f.e. nominale pour HD402T2

• ± 1% f.e. nominale pour HD402T3, HD402T4 et HD402T5


Précision @ 0...50 °C

• ± 3% f.e. nominale pour HD402T1

• ± 1% f.e. nominale pour HD402T2, HD402T3, HD402T4 et


HD402T5 Stabilité à long terme (1000 h) @ 25 °C :

• ± 0,5% f.e. nominale pour HD402T1 et HD402T2
• ±0,35% f.e. nominale pour HD402T3
• ±0,25% f.e. nominale pour HD402T4 et HD402T5


Signal de sortie: 0...10 Vdc R L > 10 kΩ et 0...20 ou 4...20 mA RL < 500 Ω

Temps de réponse: Configurable 0,125 (default), 1, 2 ou 4 seconds pour les sorties analogiques 0,5 seconds pour l’ajournement de l’écran

Limite de surpression :

• 50 kPa pour les modèle avec f.e. jusqu’à 10 kPa

• 200 kPa pour le modèle avec f.e. 100 kPa

• 400 kPa pour le modèle avec f.e. 200 kPa


Moyens compatibles: Seulement air et gaz sec non agressifs

Alimentation: 24 Vac ± 10% ou 16...40 Vdc

Absorption: < 1 W @ 24 Vdc

Raccord de pression: Tuyau flexible Ø 5 mm

Connexions électriques: Bornes à vis, max 1,5 mm2, presse-étoupe PG9 pour le câble d’entrée

Conditions d’utilisation: -10...+60 °C / 0...95% HR
Température de stockage: -20...+70 °C
Dimensions conteneur: 80 x 84 x 44 mm
Indice de protection: IP67
