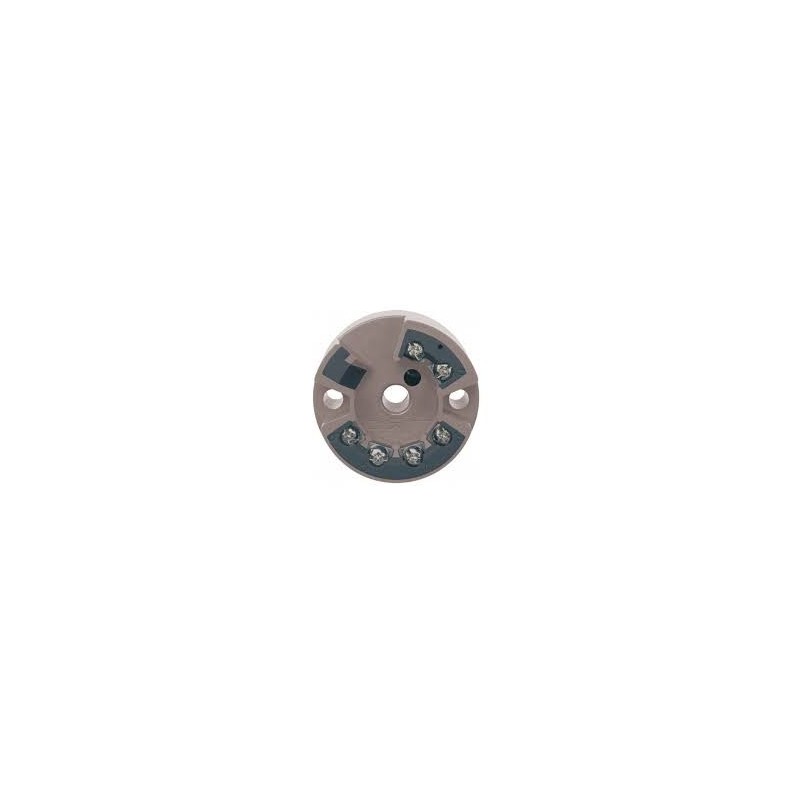

Transmetteur universel programmable, isolé électriquement - universellement programmable pour - Thermomètre à résistance - Thermocouples - capteur de résistance - capteur de tension

Données Techniques :

Resistance thermometer:            max. meas. range    min. meas. span

Pt100                acc. to IEC           751 -200 ...+850 °C       10 K
Pt500                acc. to IEC           751 -200 ...+250 °C       10 K
Pt1000              acc. to IEC           751 -200 ... +250 °C      10 K
Ni100                acc. to DIN 43760  -60 ... +250 °C              10 K
Ni500                acc. to DIN 43760  -60 ... +150 °C              10 K
Ni1000              acc. to DIN 43760   -60 ... +150 °C              10 K

Thermocouples:                          max. meas. range         min. meas. span

Type B             PtRh30-PtRh6        0 ... +1820°C                   500 K

Type C            W5Re-W26Re         0 ... +2320°C                   500 K

                      (ASTME 988)

Type D            W3Re-W25Re         0 ... +2495 °C                   500 K
                      (ASTME 988)

Type E             NiCr-CuNi -27         0 ... +1000 °C                     50 K

Type J               Fe-CuNi            -210 ... +1200 °C                    50 K

                     (acc. to IEC 584)

Type K            NiCr-Ni                -270 ... +1372 °C                     50 K

Type L            Fe-CuNi
              (acc. to DIN 43710)       -200 ... + 900 °C                      50 K

Type N         NiCrSi-NiSi             -270 ... +1300 °C                     50 K

Type R           Pt13Rh-Pt               -50 ... +1768 °C                    500 K

Type S            Pt10Rh-Pt               -50 ... +1768 °C                    500 K

Type T              Cu-CuNi
                  (acc. to IEC 584)          -270 ... + 400 °C                     50 K

Type U              Cu-CuNi
                   (acc. to DIN 43710)     -200 ... + 600 °C                      50 K

                      MoRe5-MoRe41           0 ... +2000 °C                    500 K

Resistance-type sensor:            max. meas. range           min. meas. span

Resistance                                  10 ... 400 Ohm                  10 Ohm
Resistance                                  10 ... 2000 Ohm                10 Ohm

Voltage sensor:                         max. meas. range           min. meas. span

Voltage                                       -10 ... 100 mV                     5 mV

Resistance Thermometer :

Connexion du capteur : connexion à 2, 3 ou 4 fils

Mes. courant : <0,6 mA

Max. permanente. ligne la résistance: 11 ohms/ligne

Précision:

• Pt100, Ni100 : ±0,2 °C ou ±0,08 % de l'étendue de mesure
• Pt500, Ni500 : ±0,4 °C ou ±0,16 % de l'étendue de mesure
• Pt1000, Ni1000 : ±0,2 °C ou ±0,08 % de l'étendue de mesure

Effet de la température : Td = ±(15 ppm/K * plage de mesure max. + 50 ppm/K * plage de mesure

Connexion du capteur : connexion à 2 fils

Courant du capteur : <350 nA

Précision (typ.) : ±0,5 K (Type : K, J, E, L, U), ±1,0 K (Type : N, C, D), ±2,0 K (Type : S, B, R, MoRe5-MoRe41)

CJC : Pt100 interne ou externe (0 ... 80 °C)

Précision CJC : ±1 °C

Effet de la température : Td = ± (50 ppm/K * plage de mesure max. + 50 ppm/K * plage de mesure)

Signal de sortie : 4 ... 20 mA ou 20 ... 4 mA, technique 2 fils

Linéarisation : linéaire en température, linéaire en résistance ou linéaire en tension

Énergie auxiliaire : UB 8 ... 30 V DC (facteur d'ondulation max. : 5 Vss pour Ub>13 V)

Électr. isolement (E/O) : Ueff = 2 KV AC

Charge admissible RA : RA ≤(UB - 8 V ​​) / 0,022 A [RA en Ohm, UB en V]

Effets d'alimentation : ≤ ±0,01 % / V écart par rapport à 24 V

Effet de charge : ≤ ±0,02 % / 100 Ohm

Filtre numérique : 0 ... 60 s, configurable

Délai d'enclenchement : env. 4 s

Temps de réponse : 1 s

Limites de sortie : 3,8 ... 20,5 mA

Signal en cas de capteur endommager: 3,6 mA ou ≥21,0 mA, configurable

Température de fonctionnement : -40 ... +85 °C

Classe climatique : selon. selon EN 60654-1, classe C ; condensation autorisée

Résistance aux vibrations : 4 g / 2 ... 150 Hz selon. selon CEI 60 068-2-6

Raccordement électrique : par bornes, section des bornes de raccordement max. 1,75 mm²

Boîtier : boîtier PC, adapté au montage dans la tête de raccordement selon. à DIN 43729 forme B.

Dimensions : Ø 44 mm x 22,5 mm

Classe IP : Boîtier : IP54, bornes de raccordement : IP00

Poids : env. 40 g

Homologation Ex : ATEX II 1G Ex ia IIC T6/T5/T4

Jeu d'alimentation : Ui ≤30 V DC, Ii ≤100 mA, Pi ≤750 mW Ci, Li = négligeable

Circuit de mesure : Uo ≤ 8,2 V CC, Io ≤ 4,6 mA, Po ≤ 9,35 mW

Max. valeurs de connexion : Lo = 4,5 mH (entre autres IIC), 8,5 mH (entre autres IIB) Co = 974 nF (entre autres IIC), 1900 nF (entre autres IIB)
