Transducteur pour pression abs. ou suppression/dépression et pression diff.

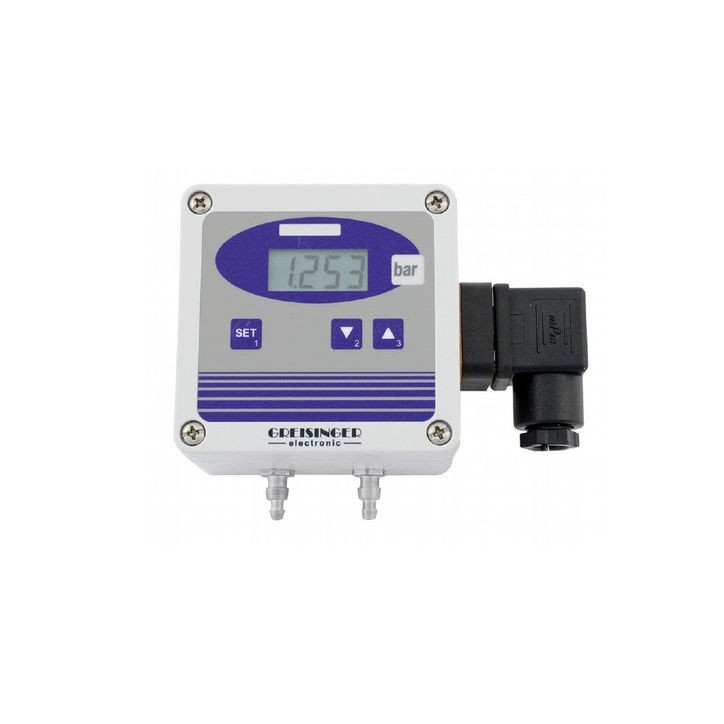

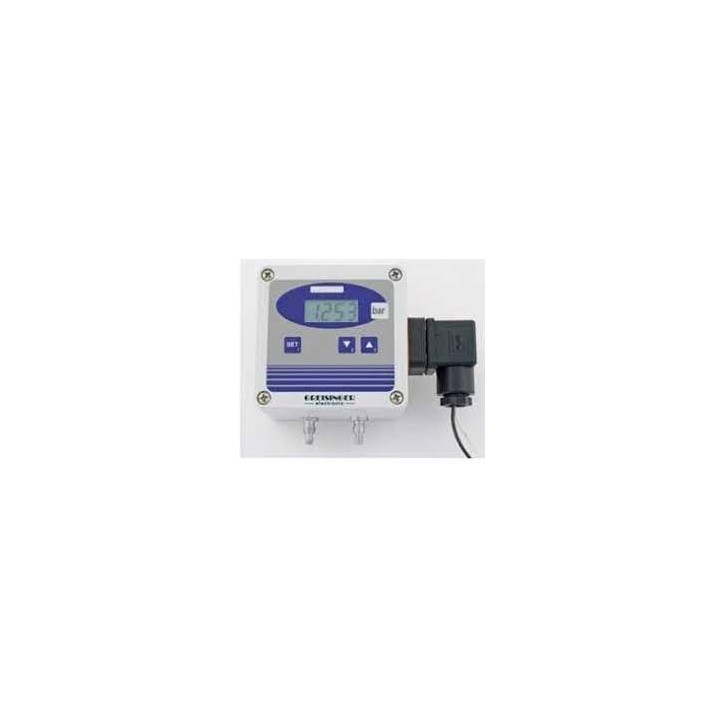

Transducteur pour pression abs. ou suppression/dépression et pression différentiel : GMUD MP - F
(plage de pression haute précision ≤ 25 mbar)
Courant auxiliaire : uniquement en mode de sortie 0-10 V (18-30 Vc.c./24 Vc.a.)
Impédance admissible (4 à 20 mA) : RA[Ω] ≤ (Uv [V] - 12 [V])/0,02 A
Charge admissible (0 à 10 V) : ≥ 3000 Ω
Microprocesseur transducteur de pression à commande numérique avec affichage
et 3 touches de commande. Sortie analogique entièrement modulable,
entre 4-20 mA et 0-10 V.
Verrou codé pour saisie, les paramètres peuvent être modifiés après saisie du
code (code déposé).
Le GMUD MP peut être livré sous forme de véritable transducteur de pression différentielle
Garanties sécurité
Politique de livraison
Politique retours
Transducteur pour pression abs. ou suppression/dépression et pression différentiel : GMUD MP - F
(plage de pression haute précision ≤ 25 mbar)
Courant auxiliaire : uniquement en mode de sortie 0-10 V (18-30 Vc.c./24 Vc.a.)
Impédance admissible (4 à 20 mA) : RA[Ω] ≤ (Uv [V] - 12 [V])/0,02 A
Charge admissible (0 à 10 V) : ≥ 3000 Ω
Microprocesseur transducteur de pression à commande numérique avec affichage
et 3 touches de commande. Sortie analogique entièrement modulable,
entre 4-20 mA et 0-10 V.
Verrou codé pour saisie, les paramètres peuvent être modifiés après saisie du
code (code déposé).
Le GMUD MP peut être livré sous forme de véritable transducteur de pression différentielle
(jusqu'à 1,00 bar) (par ex. : GMUD MP-MBS-1000 à +1000 mbar).
Le GMUD-MP-MBS : +600 à +1100 mbar à capteur spécial et plage de mesure
de 600 à 1100 mbar est recommandé pour les mesures barométriques
GMUD MP - F
Fiche technique
- Précision
- ±0,35 % EM (lin.), ±0,6 % EM (hystérésis et température 0-70 °C)
- Affichage
- Afficheur à 7 segments, 4 chiffres et commande à 3 touches
- Température de stockage
- -40 à +70 °C
- Dimensions ( L x I x H )
- Boîtier : 80 x 82 x 55 mm (sans fiche coudée, ni entrée capteur)
- Sorties
- 4-20 mA/0-10 V (réglable via le menu) signal
- Boitier
- ABS (IP65) : avec trous de fixation pour montage mural (accessibles après dépose du couvercle)
- Plage d'affichage
- -1999 à 9999 car
- Raccord électrique :
- Fiche coudée EN 175301-803/A (IP65), section max. du câble 1,5 mm², Ø du câble : 4,5 à 7 mm
- Température
- -20 à +70 °C
- Thermocouples
- Capteur de pression avec compensation de temp. intégré
- Connexion
- Raccord de tuyau de raccordement universel pour manchon plastique 6 x 1 mm ou 8 x 1 mm (Ø intérieur de tuyau de 4 ou 6 mm)
Références spécifiques
