La série de transmetteurs HD404T permet de mesurer des pressions relatives par rapport à l’atmosphère ou différentielles dans les plages suivantes :

• 50 à 1000 Pa (0,2” H₂O à 4” H₂O) pour les versions à sortie analogique

• 250 Pa / 1000 Pa / 100 mbar pour les versions à sortie RS485 Modbus‑RTU

La série utilise un capteur de type silicium « micro-usiné » compensé en température, offrant une excellente linéarité, répétabilité et stabilité dans le temps. Le signal de sortie du capteur est amplifié et converti, selon le modèle, en sortie analogique standard courant (4‑20 mA) ou tension (0‑10 V), ou en sortie numérique RS485 Modbus‑RTU, pouvant être transmise sur de longues distances avec une grande immunité au bruit.

Dans les modèles à sortie analogique, il est possible de choisir, via un dip switch, entre deux plages de mesure afin de sélectionner l’échelle optimale pour chaque application.

Applications typiques de la série HD404… :

• Surveillance de salles blanches

• Contrôle de filtres

• Mesure de débit

• Contrôle de climatisation

• Contrôle de ventilation

En général, les transmetteurs de basse pression sont sensibles à leur position de montage. La série HD404T dispose d’un circuit d’auto‑zéro spécial, qui égalise périodiquement la pression différentielle au niveau du capteur et corrige le décalage ; les transmetteurs équipés de ce circuit sont insensibles à la position de montage. De plus, le circuit compense le vieillissement de l’auto-zéro et la déviation du zéro du capteur due aux variations de température, ce qui élimine pratiquement l’entretien.

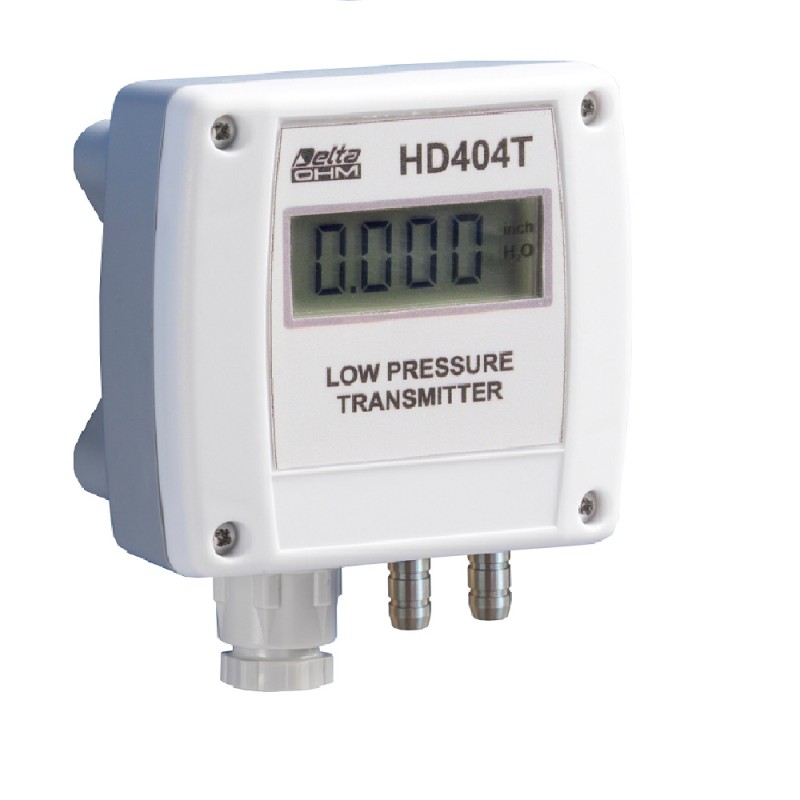

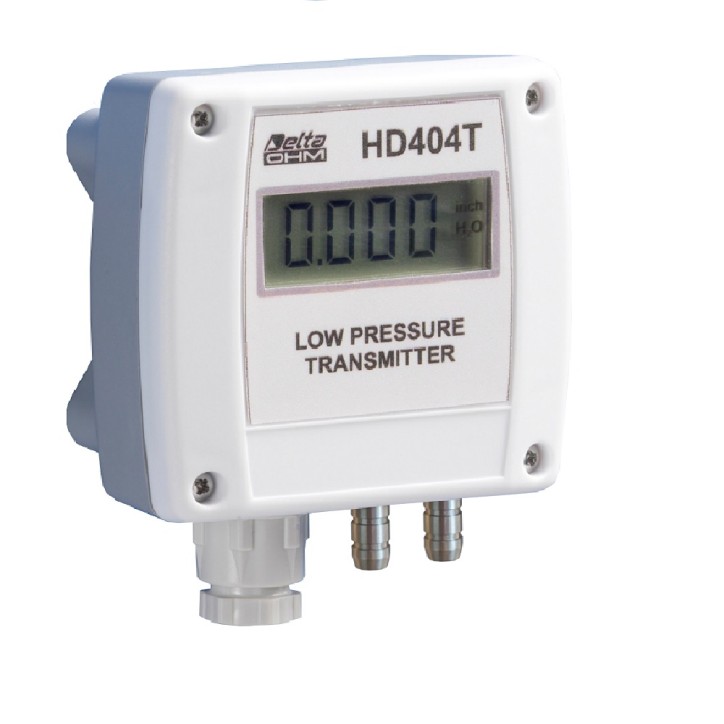

L’option (L) « affichage » permet de visualiser la pression sur un écran à 4 chiffres dans l’unité de mesure sélectionnée.

L’option (SR) « racine carrée » est particulièrement utile si le transmetteur est connecté à un tube de Pitot, car la sortie devient directement proportionnelle à la vitesse de l’air.

Les transmetteurs sont prêts à l’emploi et fournis calibrés par le fabricant.

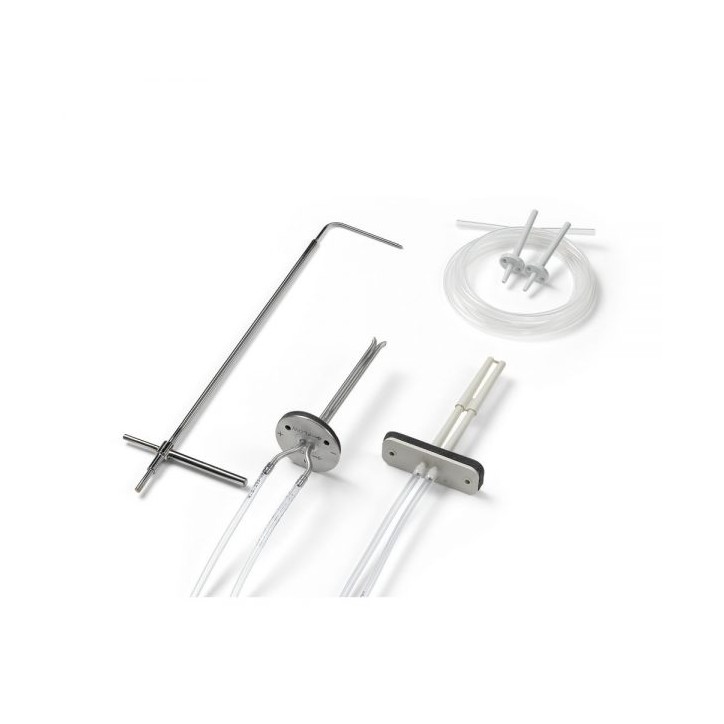

Fournis avec 1 tuyau en silicone Ø 5 mm int./Ø 8 mm ext., longueur 2 m, et 2 raccords en plastique (HD434T.5).
