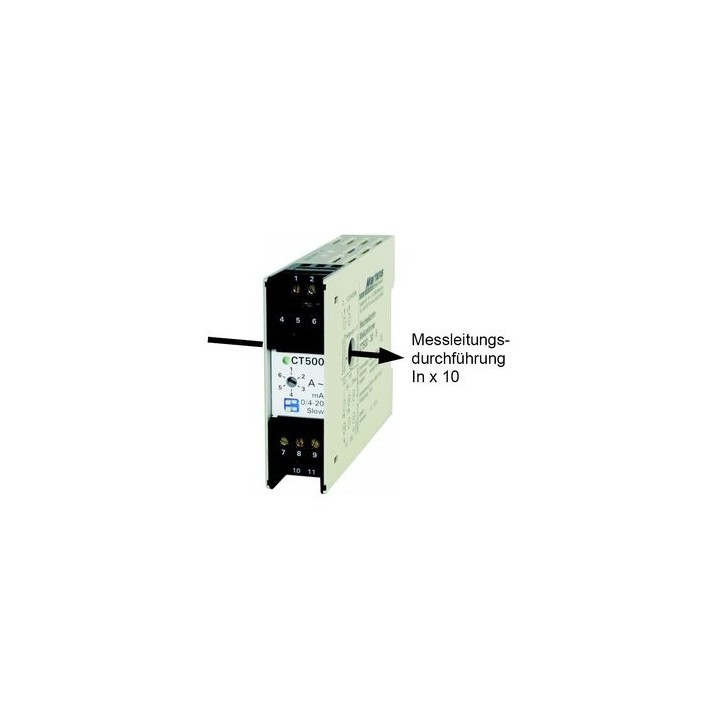

TRANSMETTEUR DE COURANT AC

CT 500

Le transmetteur de courant AC CT 500 convertit la vraie valeur efficace. valeurs de mesure actuelles de tous les types de formes d'onde en signaux standard de l'industrie pour les systèmes de contrôle de processus.

Highlights :

○ 12 plages de mesure sélectionnables 0 ... 6 A / 0 ... 60 A CA

○ Fonction moyenne sélectionnable

○ Plage de fréquence 40 ... 2000 Hz

Le transmetteur de courant AC CT 500 convertit la vraie valeur efficace. valeurs de mesure actuelles de tous les types de formes d'onde en signaux standard de l'industrie pour les systèmes de contrôle de processus. Par exemple, le courant de charge d'un convertisseur de fréquence peut être détecté et converti. L'interprétation universelle des limites des entrées et des sorties et les larges plages de tension auxiliaire la variété de types en 2 versions.

Données Techniques :

Source de courant

Tension d'alimentation : 85 ... 265 V AC ou 10 ... 30 V AC/DC

Fréquence CA : 40 ... 400 Hz

Consommation électrique : <3 VA

Température de travail : -10 ... +60 °C

Conformité CE : EN 55022, EN 60555, IEC 61000-4-3/4/5/11/13

Saisir

Courant:

Bornes : 0 ... 1 / 2 / 3 / 4 / 5 / 6 A AC, surcharge max. 9 A

Connexion traversée : 0 ... 10 / 20 / 30 / 40 / 50 / 60 A, surcharge max. 90 A, diamètre de câble max. 8 millimètres

Ri : <20 mΩ

Fréquence : onde fondamentale 40 ... 2000 Hz, 162/3 Hz sur demande

Valeur de départ : réglable ±5 %

Valeur finale : réglable ±35 %

Sortie

Courant : 0/4 ... 20 mA, sélectionnable, charge ≤1 kΩ

Tension : 0/2 ... 10 V DC, sélectionnable, charge max. 15 mA, résistant aux courts-circuits (parallèle à la sortie de tension max. 5 mA)

Temps de montée (T90) : ≤150 ms

Précision : ≤0,5 % ; réglage unique ≤ 0,2 %

Boîtier : Polycarbonate, UL 94 V-0, TS35 selon. selon DIN EN 60715:2001-09

Poids : env. 200 g Raccordement : bornes, max. 2,5 mm²

Classe de protection : boîtier IP30, bornes IP20, acc. à BGV A3

CT 500
