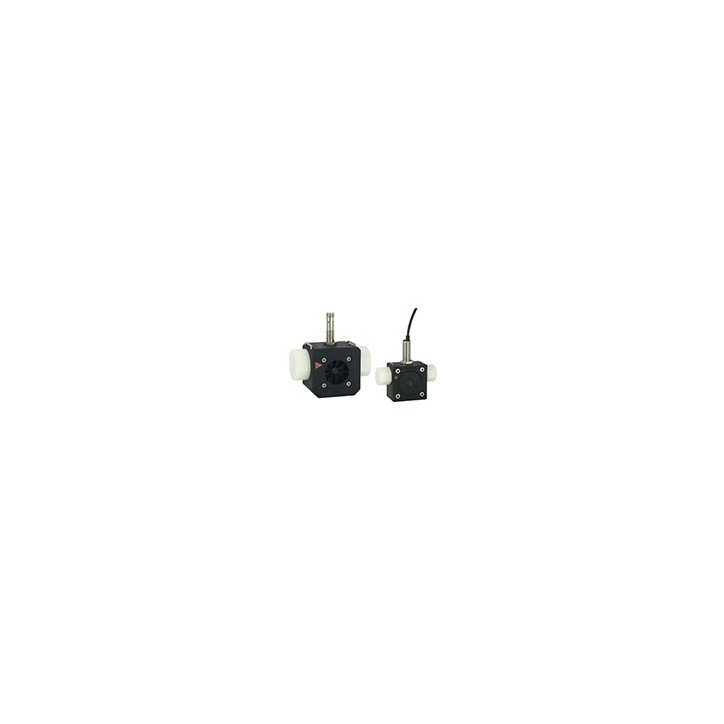

Débitmètre de flux
Le débitmètre se compose d'une centrifugeuse qui est entraînée en rotation par le fluide qui s'écoule. La vitesse de rotation du rotor est proportionnelle au volume d'écoulement par unité de temps
Hightlight :
○ Mesure simple des débits ○ Pas d'aimants ; utilise un capteur inductif
○ Longue durée de vie grâce à une haute qualité axe en céramique et roulement en plastique spécial
○ Les sections d'entrée et de sortie ne sont pas nécessaires.
○ Construction modulaire avec diverses connexions systèmes
○ Connexions enfichables et rotatives
○ Signal de sortie PNP ou NPN
○ Comportement à sécurité intrinsèque
○ En option, clapet anti-retour, filtre, constant dispositif de débit dans les raccords
Garanties sécurité
Politique de livraison
Politique retours
Le débitmètre se compose d'une centrifugeuse qui est entraînée en rotation par le fluide qui s'écoule. La vitesse de rotation du rotor est proportionnelle au volume d'écoulement par unité de temps. Le rotor est équipé de colliers en acier inoxydable (en option titane ou Hastelloy®). Un détecteur de proximité inductif enregistre la vitesse de rotation, qui est proportionnelle au débit.
Applications :
Surveillance de l'eau de refroidissement, contrôle du remplissage
Données Techniques :
Plages de mesure : RRI-010GVQ020V10KPK : 0,1 ... 1,5 l/min, env. 10000 Imp./l
Capteur : inductif (sans aimants !)
Largeur nominale : DN 10 (RRI-010) DN 25 (RRI-025)
Connexion mécanique : filetage femelle G 3/8 (RRI-010), G 1 (RRI-025)
Résistance à la pression : PN 16
Température du fluide : 0 ... 60 °C
Matériaux moyen- prendre contact: Boîtier : PPS, PVDF (Fortron 1140L4) Disque : PVDF Pinces : 1.4310 Roulement : Iglidur X Axe : céramique Zr02-TZP Joint : FKM
Tension d'alimentation : 10 ... 30 V DC (consommation de courant de repos max. 10 mA)
Sortie électronique : PNP, max. 200 mA, résistant aux courts-circuits, protégé contre l'inversion de polarité
Connexion électrique capteur: câble 2 m, PVC en option pour connecteur rond M12x1, 4 pôles
Indice de protection : IP 67
Conformité : CE
Dimensions : RRI-010 : 50 x 50 x 29 mm, RRI-025 : 70 x 70 x 53 mm sans connexions ni capteur
Poids : RRI-010 env. 0,2 kg, RRI-025 env. 0,5 kg
Contenu de la livraison : Appareil incl. pièces de liaison et capteur
RRI-010GVQ020V10KPK
