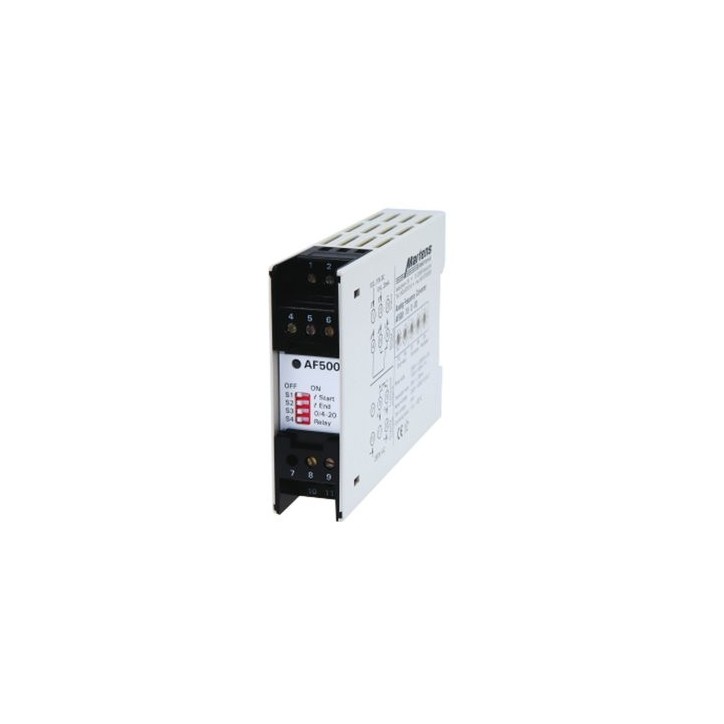

TRANSMETTEUR DE FRÉQUENCE ANALOGIQUE
Le transmetteur de fréquence analogique AF 500 convertit les signaux industriels standard 0/4 ... 20 mA ou 0/2 ... 10 V DC en une fréquence proportionnelle.
Highlights :
○ Appareil à 1 et 2 canaux
○ Plages de mesure 0 ... 1 A / 0 ... 5 A CA
○ Mesure de valeur moyenne arithmétique- ment RMS calibré
○ Plage de fréquence 45 ... 400 Hz
○ Tension de boucle 14 ... 30 V DC
Garanties sécurité
Politique de livraison
Politique retours
Le transmetteur de fréquence analogique AF 500 convertit les signaux industriels standard 0/4 ... 20 mA ou 0/2 ... 10 V DC en une fréquence proportionnelle. La fréquence de sortie est programmable avec des commutateurs rotatifs sur le côté du boîtier.
Données Techniques :
Source de courant
Tension d'alimentation : 230 V AC ±10 % ou 24 V DC ±15 %
Fréquence CA : 47 ... 63 Hz
Consommation électrique : <3 VA
Température de travail : -10 ... +60 °C
Conformité CE : EN 55022, EN 60555, IEC 61000-4-4/5/11/13
Entrée
Courant : 0/4 ... 20 mA, commutateur sélectionnable
Résistance interne : Ri = 51 Ω Tension : 0/2 ... 10 V DC, commutateur sélectionnable
Résistance interne : Ri = 20 kΩ
Valeur de départ : via logiciel programmable 0 ... +25 %
Valeur finale : via logiciel programmable -15 ... +10 %
Sortie
Transistor : max. 30 V CC, charge max. 30 mA
Fréquence : 0 ... 0,01 Hz, 0 ... 20 kHz Tastverhältnis 0,5
Relais : 250 V CA <250 VA <2 A, 100 V = <50 W <1 A
Gamme de fréquences : 0 ... 0,01 Hz, 0 ... 20 kHz rapport cyclique 0,5
Précision : 0,1 % de la valeur finale
Logement
Exécution : Boîtier standard Makrolon 8020 UL 94 V-1 selon. selon DIN EN 60715:2001-09
Poids : env. 140 g
Raccordement : borne à vis, max. 2,5 mm²
Classe de protection : boîtier IP30, bornes IP20 selon. à BGV A3
AF500
