Transmetteur de niveau

LC-S44HM

Un flotteur équipé d'un aimant active une chaîne de roseaux à l'intérieur d'un tube qui est relié à des résistances comparables à un potentiomètre. Le positionnement sans espace des capteurs fournit un signal continu avec une bonne résolution (jusqu'à 10 ... 20 mm) et une répétabilité.

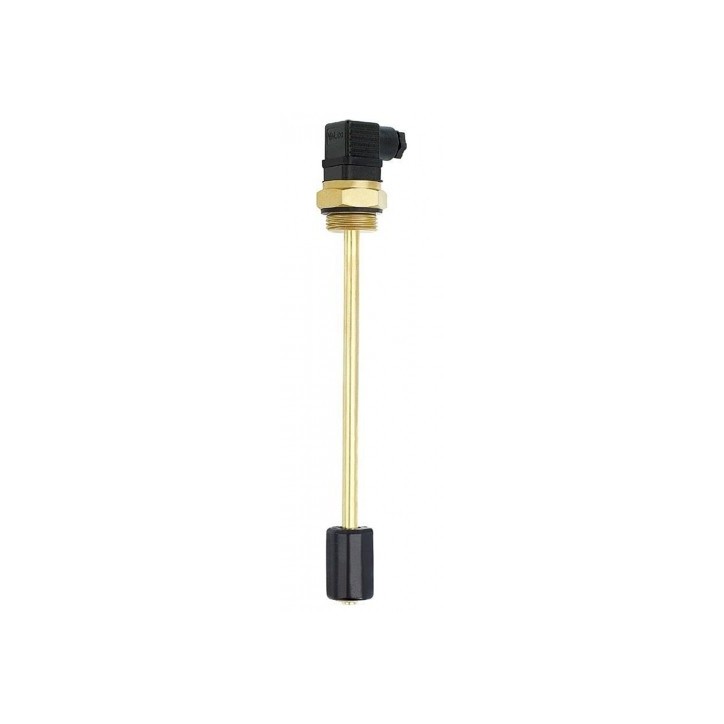

Transmetteur de niveau (laiton)

Un flotteur équipé d'un aimant active une chaîne de roseaux à l'intérieur d'un tube qui est relié à des résistances comparables à un potentiomètre. Le positionnement sans espace des capteurs fournit un signal continu avec une bonne résolution (jusqu'à 10 ... 20 mm) et une répétabilité.

• assemblage supérieur

• combinaisons de matériaux sélectionnables

• en option : avec caractéristique spécifique à l'utilisateur (pour l'adaptation à la conception du réservoir)

Applications :

Capteur adapté pour : Eau, huile, substances agressives (uniquement LC-K52K...)

Données Techniques :

Longueur de tube : 250 mm, 500 mm, 750 mm, 1000 mm, 1500 mm et 2000 mm

Course du flotteur : ...0250 ...0500 ...0750 ...1000 ...1500 ...2000

LC-S44HM... :                                                    930 mm 1430 mm 1930 mm

Division (résolution) : 10 mm (LC-S45..., LC-K52K0250) ou 20 mm

Signal de sortie : 4 ... 20 mA (2 fils) (voir option)

En option : 0 ... 10 V (3 fils) (voir option)

Énergie auxiliaire : 10 ... 30 V DC (en option Flex : 18 ... 30 V DC)

Raccordement électrique : fiche coudée selon. selon DIN 43650-A / ISO 4400 (en option Flex : connecteur verrouillé 4 pôles M12 x 1)

Température de travail : 0 ... 85 °C

Pression de travail : max. 20 bars (LC-S...), max. 40 bars (LC-K...)

Densité milieu : >0,34 g/cm³ (LC-S45...), >0,44 g/cm³ (LC-S44...), >0,66 g/cm³ (LC-K52...)

Position de montage : verticale, flotteur vers le bas

Dimensions :         LC-S44HM

Tête de capteur : ~60 x 58 x 78 mm

Longueur du tube : selon le type de conception

SW de montage : SW 46

Menace de vissage :G1 1/2 A

Float : Ø 44 x 50 mm

Logement : Ms58

Tube de commutation : Ms58

LC-S44HM
