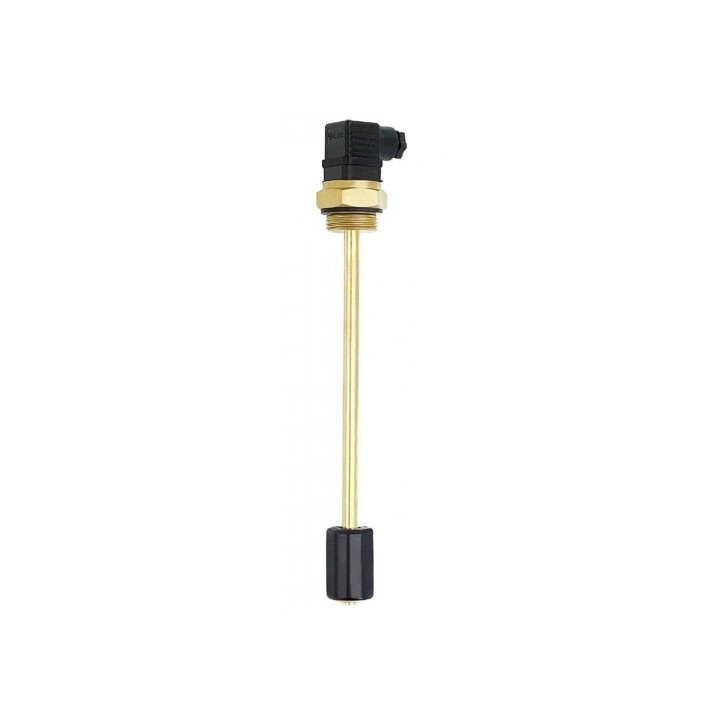

Un flotteur équipé d'un aimant active une chaîne de roseaux à l'intérieur d'un tube qui est relié à des résistances comparables à un potentiomètre. Le positionnement sans espace des capteurs fournit un signal continu avec une bonne résolution (jusqu'à 10 ... 20 mm) et une répétabilité.

• assemblage supérieur

• combinaisons de matériaux sélectionnables

• en option : avec caractéristique spécifique à l'utilisateur (pour l'adaptation à la conception du réservoir)

Applications :

Capteur adapté pour : Eau, huile, substances agressives (uniquement LC-K52K...)

Données Techniques :

Longueur de tube : 250 mm, 500 mm, 750 mm, 1000 mm, 1500 mm et 2000 mm

Course du flotteur : ...0250 ...0500 ...0750 ...1000 ...1500 ...2000

LC-K52K... : 160 mm 410 mm 660 mm 910 mm 1410 mm 1910 mm

Division (résolution) : 10 mm (LC-S45..., LC-K52K0250) ou 20 mm

Signal de sortie : 4 ... 20 mA (2 fils) (voir option)

En option : 0 ... 10 V (3 fils) (voir option)

Énergie auxiliaire : 10 ... 30 V DC (en option Flex : 18 ... 30 V DC)

Raccordement électrique : fiche coudée selon. selon DIN 43650-A / ISO 4400 (en option Flex : connecteur verrouillé 4 pôles M12 x 1)

Température de travail : 0 ... 85 °C

Pression de travail : max. 20 bars (LC-S...), max. 40 bars (LC-K...)

Densité milieu : >0,34 g/cm³ (LC-S45...), >0,44 g/cm³ (LC-S44...), >0,66 g/cm³ (LC-K52...)

Position de montage : verticale, flotteur vers le bas

Dimensions :        LC-K52K

Tête de capteur : Ø 69 x 78 mm

Longueur du tube : selon le type de conception

SW de montage : SW 46

Menace de vissage :G2 A

Float : Ø 52 x 70 mm

Logement :stainl. steel 1.4571

Tube de commutation :stainl. steel 1.4571
