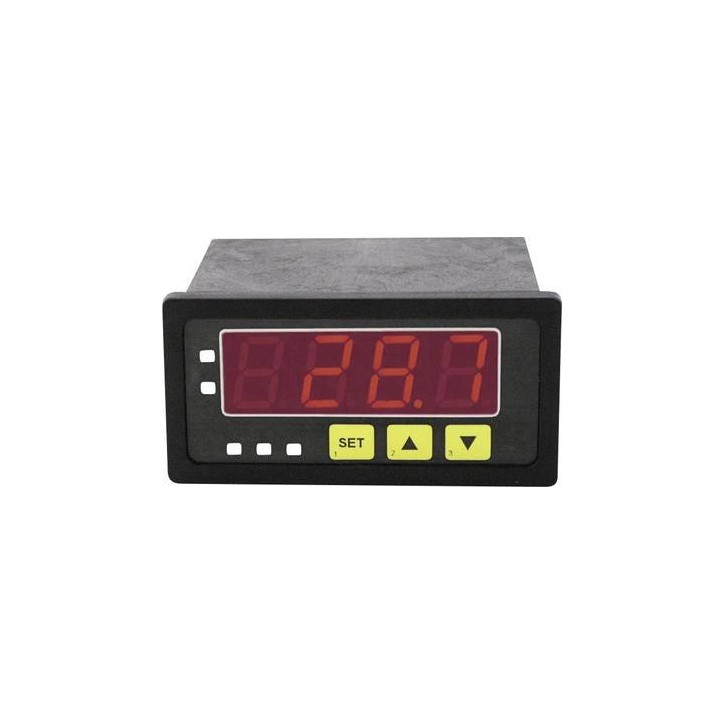

COMPTEUR UNIVERSEL ET DISPOSITIF DE FRÉQUENCE

GIR360
Compteur universel et fréquencemètre librement sélectionnables

Données Techniques :

entrée 1 : fréquence, vitesse de rotation, entrée compteur A

Tension d'entrée : 0 ... 5 V (0 ... 28 V avec résistance de chute)

Niveau d'entrée : Bas <0,5 V ; Élevé > 2,2 V

NPN : résistance pullup 7 kohms à 3,3 V

PNP : résistance pulldown 7 kohms contre GND Min. largeur d'impulsion : 50 us

Entrée 2 : entrée de comptage B, porte, sens

Tension d'entrée : 0 ... 5 V (0 ... 28 V avec résistance de chute)

Niveau d'entrée : Bas <0,5 V ; Élevé > 2,2 V

NPN : résistance pullup 7 kohms à 3,3 V

PNP : résistance pulldown 7 kohms contre GND Min. largeur d'impulsion : 50 us

Entrée 3 : entrée de réinitialisation

Niveau d'entrée : Bas <1 V ; Élevé > 8 V Min. largeur d'impulsion : 50 ms

Zones de mesure/comptage : Fréquence : 0 ... 10 kHz Vitesse : max. 10000 U/min, prédiviseur commutable : 1 ... 1000

Compteur : -2.147.483.647 ... 2.147.483.646

Zone d'affichage Fréquence / Vitesse : -1999 ... 9999 chiffres, point décimal librement sélectionnable

Compteur : -199999 ... 999999 chiffres, point décimal librement sélectionnable

Fonctions : Mesure de fréquence Mesure de vitesse, Compteur, compteur décroissant Compteur/décompteur avec entrée de sens Totalisateur A + B, Compteur de différence A-B, discriminateur de phase

Affichage : env. Affichage LED rouge à 6 chiffres de 10 mm de hauteur

Sorties : 2 sorties de commutation relais sans potentiel

relais 1 : contact normalement ouvert

relais 2 : contact normalement fermé

Fonctions de commutation : 2 points, 3 points, 2 points avec alarme, combiné min-/max-

alarme avec 1 sortie, alarme min-/max séparée avec 2 sorties

Points de commutation,

hystérésis de commutation : librement sélectionnable

Interface : interface série, isolée galvaniquement, compatible avec EASYBus

Divers : autodiagnostic continu, fonction filtre numérique, mesure limite de portée

Alimentation en tension : 9 ... 28 V DC (standard)

En option : G24 : 9 ... 28 V DC, isolé galvaniquement

GIR360
