GTD 1100 : Altimètre/Baromètre/Thermomètre

Appareil complet prêt à l'emploi, pile fournie

Fonctions :

 Correction manu. du décalage et du coeff.

 Correction du niveau de la mer :

 Indicateur de tendance, somme des mètres de dénivelé parcourus (montée, descente, total)

 Plus de 6 000 heures d'utilisation

Cette série de manomètre est conçue pour les applications

industrielles utilisant toutes sortes de fluides corrosifs ou non.

Les manomètres série MR sont d’une grande robustesse. Ils sont

livrables dans les dimensions de boîtier : 40, 50, 63, 100, 160 et

250mm

Les boîtiers peuvent être en acier peint ou en inox. Les

mouvements de mesure et raccord en laiton ou en inox.

Les précisions sont de +/-0,6%, +/- 1% ou 1,6% de la pleine

échelle selon la norme DIN 16 005 et selon la taille des boîtiers.

Le raccord peut être vertical ou excentré arrière en

diamètre ¼ ou ½ ’’avec filetage Gaz ou NPT

Dans le cas d’une version rempli de glycérine le boîtier est fermé

hermétiquement. La mise à l’atmosphère est automatique par

l’intermédiaire d’une membrane intégrée à un évent de sécurité

Convertisseurs de mesure de pression  (pression rel., zéro électr. pour pression atm.)     :    A-10

Utilisation générale : Toutes applications pour l'industrie des machinesoutils
et équipements, la robotique et le génie climatique et frigorifique.

Plage de mesure (PM), surcharge (SC), pression d'éclatement (PE) en bar :

• PM : 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60, 100, 160, 250, 400, 600
• SC : 2 3,2 5 8 12 20 32 50 80 120 200 320 500 800 1200
• PE : 5 10 10 17 34 34 100 100 400 550 800 1000 1200 1700 2400

Signal sortie                     : 4-20 mA, deux fils, RA [Ω] < (Uv [V] - 8 V)/0,02 A

                                             0-10 V, trois fils, RA > 10 kΩ

Courant auxiliaire Uv       : 8-30 Vc.c. (avec sortie : 4-20 mA)

GPB3300 - BAROMÈTRE

Appareil complet prêt à l'emploi, pile fournie

Fonctions :

 Correction manu. du décalage et du coeff.

 Correction du niveau de la mer :

 2 grandeurs de mesure : mbar, mmHg

 Arrêt autom. au bout de 1 à 120 min

Transducteur de pression pour pression abs. ou suppression/dépression et
pression diff. (plage de pression > 25 mbar)

Courant auxiliaire : uniquement en mode de sortie 0-10 V (18-30 Vc.c./24 Vc.a.)
Impédance admissible (4 à 20 mA) : RA[Ω] ≤ (Uv [V] - 12 [V])/0,02 A
Charge admissible (0 à 10 V) : ≥ 3000 Ω

Raccord. électr. : Fiche coudée EN 175301-803/A (IP65), section max. du câble
                          1,5 mm², Ø du câble : 4,5 à 7 mm

Microprocesseur transducteur de pression à commande numérique avec affichage
et 3 touches de commande. Sortie analogique entièrement modulable,
entre 4-20 mA et 0-10 V.
Verrou codé pour saisie, les paramètres peuvent être modifiés après saisie du
code (code déposé).
Le GMUD MP peut être livré sous forme de véritable transducteur de pression différentielle

Transducteur pour pression abs. ou suppression/dépression et pression différentiel    : GMUD MP - F
(plage de pression haute précision ≤ 25 mbar)

Courant auxiliaire : uniquement en mode de sortie 0-10 V (18-30 Vc.c./24 Vc.a.)
Impédance admissible (4 à 20 mA) : RA[Ω] ≤ (Uv [V] - 12 [V])/0,02 A
Charge admissible (0 à 10 V) : ≥ 3000 Ω

Microprocesseur transducteur de pression à commande numérique avec affichage
et 3 touches de commande. Sortie analogique entièrement modulable,
entre 4-20 mA et 0-10 V.
Verrou codé pour saisie, les paramètres peuvent être modifiés après saisie du
code (code déposé).
Le GMUD MP peut être livré sous forme de véritable transducteur de pression différentielle

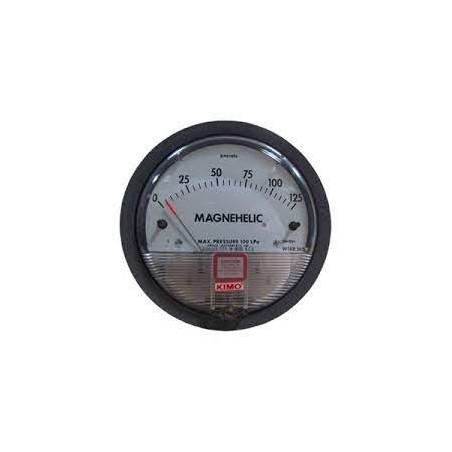

Le principe du Magnehelic, mouvement sans friction, est la garantie permettant l’indication de basses pressions, dépressions, pressions différentielles d’air ou de gaz neutres non corrosifs.

Le principe du Magnehelic, mouvement sans friction, est la garantie permettant l’indication de basses pressions, dépressions, pressions différentielles d’air ou de gaz neutres non corrosifs.

Le principe du Magnehelic, mouvement sans friction, est la garantie permettant l’indication de basses pressions, dépressions, pressions différentielles d’air ou de gaz neutres non corrosifs.

Le principe du Magnehelic, mouvement sans friction, est la garantie permettant l’indication de basses pressions, dépressions, pressions différentielles d’air ou de gaz neutres non corrosifs.

Le principe du Magnehelic, mouvement sans friction, est la garantie permettant l’indication de basses pressions, dépressions, pressions différentielles d’air ou de gaz neutres non corrosifs.

Le principe du Magnehelic, mouvement sans friction, est la garantie permettant l’indication de basses pressions, dépressions, pressions différentielles d’air ou de gaz neutres non corrosifs.
